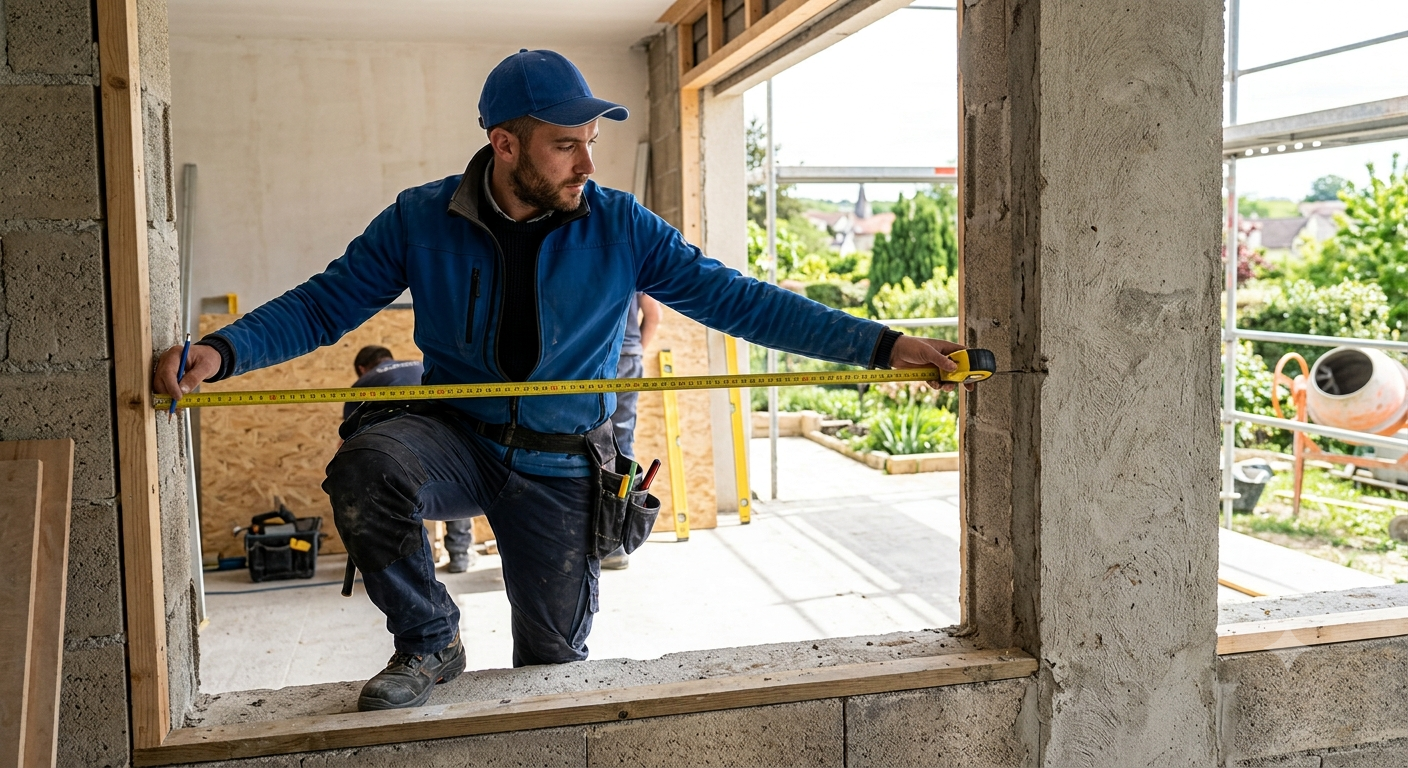

Prendre correctement les dimensions d’une fenêtre, d’une porte-fenêtre ou d’une porte d’entrée est indispensable avant toute commande sur mesure.

Une erreur de quelques millimètres peut compliquer la pose, réduire l’étanchéité ou rendre la menuiserie inutilisable. La méthode de mesure dépend surtout du type de pose prévu : en applique, en tunnel, en feuillure, en rénovation sur dormant existant ou en dépose totale.

Il ne suffit donc pas de mesurer simplement la largeur et la hauteur de l’ouverture. Il faut d’abord identifier la configuration du chantier, relever plusieurs points de contrôle et distinguer les dimensions du tableau des dimensions de fabrication.

Voici comment prendre les mesures selon chaque type de pose.

Pourquoi le type de pose change-t-il les dimensions à relever ?

Une menuiserie peut être installée de différentes manières selon la structure du mur, l’état de l’ancienne fenêtre et le niveau de rénovation prévu.

Selon le type de pose, la fenêtre peut être :

• installée dans l’ouverture ;
• positionnée contre le mur intérieur ;
• insérée dans une feuillure existante ;
• fixée sur l’ancien dormant ;
• posée après retrait complet de l’ancienne menuiserie.

La dimension de la menuiserie ne sera donc pas la même pour toutes ces configurations.

Avant toute prise de mesures, il faut identifier précisément :

• le type de mur ;
• la présence ou non d’un ancien dormant ;
• l’état de l’ancien cadre ;
• l’épaisseur de l’isolation ;
• la profondeur disponible ;
• le type d’ouverture ;
• le niveau du sol fini.

Les termes à connaître avant de mesurer

Le tableau

Le tableau correspond à l’ouverture disponible dans la maçonnerie.

On parle généralement de :

• largeur tableau ;
• hauteur tableau ;
• profondeur tableau.

Le dormant

Le dormant est la partie fixe de la menuiserie, fixée au mur.

L’ouvrant

L’ouvrant est la partie mobile de la fenêtre ou de la porte.

Les dimensions hors tout

Les dimensions hors tout correspondent aux dimensions extérieures totales de la menuiserie, dormant compris.

La feuillure

La feuillure est une réservation ou un décrochement dans la maçonnerie permettant d’intégrer une partie du dormant.

Les tapées d’isolation

Les tapées permettent d’adapter l’épaisseur du dormant à celle de l’isolation intérieure.

Le matériel nécessaire pour prendre les mesures

Pour obtenir un relevé précis, il est conseillé d’utiliser :

• un mètre ruban rigide ;
• un niveau à bulle ou un niveau laser ;
• une règle longue ;
• un crayon ;
• une feuille de relevé ;
• un appareil photo ;
• éventuellement une équerre.

Les mesures doivent être prises en millimètres.

Il est préférable d’éviter les arrondis et de noter chaque valeur immédiatement.

Les règles générales pour bien mesurer

Quelle que soit la pose, quelques règles restent valables.

Prendre plusieurs mesures

La largeur doit être relevée :

• en haut ;
• au milieu ;
• en bas.

La hauteur doit être relevée :

• à gauche ;
• au centre ;
• à droite.

Les murs anciens ne sont pas toujours parfaitement droits. Les trois mesures peuvent donc être différentes.

Contrôler les diagonales

Mesurer les deux diagonales permet de vérifier si l’ouverture est d’équerre.

Si les diagonales sont très différentes, l’ouverture présente probablement un défaut d’équerrage.

Vérifier les niveaux

Il faut contrôler :

• l’horizontalité de l’appui ;
• la verticalité des côtés ;
• le niveau du linteau ;
• l’aplomb du mur.

Mesurer chaque ouverture séparément

Même lorsque plusieurs fenêtres semblent identiques, leurs dimensions peuvent varier.

Chaque ouverture doit donc faire l’objet d’un relevé distinct.

1. Comment mesurer pour une pose en tunnel ?

Qu’est-ce qu’une pose en tunnel ?

La pose en tunnel consiste à installer la menuiserie directement dans l’épaisseur du mur.

Elle est courante :

• dans les maisons anciennes ;
• dans les murs épais ;
• dans certains garages ;
• dans les constructions à ossature bois ;
• lorsque la menuiserie doit être centrée dans le tableau.

Quelles dimensions relever ?

Pour une pose en tunnel, il faut mesurer l’ouverture maçonnée.

Relevez :

• la largeur du tableau en trois points ;
• la hauteur du tableau en trois points ;
• la profondeur du tableau ;
• les diagonales ;
• l’état de l’appui.

La mesure la plus faible est généralement retenue comme base de travail.

Une marge de pose doit ensuite être prévue afin de permettre :

• le calage ;
• la mise à niveau ;
• l’application des joints ;
• l’étanchéité périphérique.

Cette marge ne doit pas être déduite arbitrairement. Elle dépend du produit, du support et des préconisations du fabricant ou du poseur.

Points de vigilance

Vérifiez également :

• que le mur est suffisamment droit ;
• que l’appui n’est pas incliné de manière excessive ;
• que l’ouverture ne se resserre pas vers l’extérieur ;
• que la menuiserie pourra être manipulée dans le tableau ;
• que l’épaisseur du dormant est compatible avec le mur.

2. Comment mesurer pour une pose en applique ?

Qu’est-ce qu’une pose en applique ?

La pose en applique consiste à fixer la menuiserie contre la face intérieure du mur.

Elle est souvent utilisée :

• dans les constructions neuves ;
• lors d’une rénovation lourde ;
• lorsqu’une isolation intérieure est prévue ;
• lorsque le dormant doit recouvrir l’ouverture maçonnée.

Dans cette configuration, la menuiserie est généralement plus grande que l’ouverture du tableau.

Quelles dimensions relever ?

Il faut mesurer :

• la largeur tableau ;
• la hauteur tableau ;
• l’épaisseur de l’isolation intérieure ;
• l’épaisseur du doublage ;
• la profondeur totale disponible ;
• la hauteur entre le sol fini et le linteau.

Il faut aussi déterminer le recouvrement nécessaire du dormant sur la maçonnerie.

Pour une porte-fenêtre ou une porte d’entrée, le niveau du sol fini est essentiel. Il faut tenir compte :

• du carrelage ;
• du parquet ;
• de la chape ;
• du seuil ;
• de l’éventuel rejingot.

Les tapées d’isolation

En pose en applique, les tapées doivent correspondre à l’épaisseur du complexe isolant.

Par exemple, il faut prendre en compte l’ensemble formé par :

• l’isolant ;
• les plaques de plâtre ;
• la lame technique éventuelle ;
• les finitions.

Une mauvaise profondeur de dormant peut créer un décalage avec le doublage intérieur.

Points de vigilance

Avant la commande, vérifiez :

• la largeur de recouvrement ;
• la place disponible autour de l’ouverture ;
• la présence de coffres de volets roulants ;
• les dimensions des tapées ;
• le niveau du sol fini ;
• le sens d’ouverture.

3. Comment mesurer pour une pose en feuillure ?

Qu’est-ce qu’une pose en feuillure ?

La pose en feuillure consiste à insérer la menuiserie dans un décrochement réalisé dans la maçonnerie.

Cette méthode est fréquente dans les bâtiments anciens.

La menuiserie vient s’appuyer contre le fond de la feuillure.

Quelles dimensions relever ?

Il faut mesurer deux zones distinctes :

Les dimensions du tableau visible

Relevez :

• la largeur entre les murs ;
• la hauteur entre l’appui et le linteau.

Les dimensions au fond de la feuillure

Relevez également :

• la largeur entre les fonds de feuillure ;
• la hauteur totale disponible ;
• la profondeur de la feuillure ;
• la largeur de recouvrement.

La feuillure peut être irrégulière. Il faut donc mesurer à plusieurs endroits.

Points de vigilance

Contrôlez :

• la profondeur disponible pour le dormant ;
• la régularité de la feuillure ;
• l’état de la maçonnerie ;
• l’espace nécessaire pour l’étanchéité ;
• la compatibilité entre la feuillure et le profil de la menuiserie.

Une feuillure trop étroite ou dégradée peut nécessiter des adaptations avant la pose.

4. Comment mesurer pour une pose en rénovation sur dormant existant ?

Qu’est-ce qu’une pose en rénovation ?

La pose en rénovation consiste à conserver l’ancien dormant et à fixer la nouvelle fenêtre directement dessus.

Cette solution est possible uniquement si l’ancien cadre est :

• solide ;
• sain ;
• correctement fixé ;
• suffisamment droit ;
• sans déformation importante ;
• exempt de pourriture ou de corrosion avancée.

Quelles dimensions relever ?

Pour une pose en rénovation, il faut mesurer l’ouverture disponible à l’intérieur de l’ancien dormant.

Relevez :

• la largeur de passage entre les anciens montants ;
• la hauteur entre l’ancien dormant haut et l’appui ;
• les mesures à plusieurs endroits ;
• la largeur utile du dormant existant ;
• la profondeur disponible ;
• les diagonales.

Il faut également vérifier la surface sur laquelle la nouvelle menuiserie sera fixée.

Mesurer la largeur de l’ancien dormant

La largeur de l’ancien cadre doit permettre une fixation correcte.

Un dormant trop étroit, abîmé ou irrégulier peut rendre la pose en rénovation impossible.

Anticiper la perte de clair de vitrage

La nouvelle menuiserie vient se poser à l’intérieur de l’ancien cadre.

Il y aura donc généralement une réduction :

• de la largeur de passage ;
• de la hauteur de passage ;
• de la surface vitrée ;
• de la luminosité.

Ce point doit être évalué avant de choisir cette solution.

Points de vigilance

Vérifiez :

• l’état du bois ou du métal ;
• l’absence d’humidité ;
• la solidité des fixations ;
• la planéité du dormant ;
• l’espace disponible pour les habillages ;
• l’évacuation des eaux ;
• la compatibilité avec les volets existants.

5. Comment mesurer pour une dépose totale ?

Qu’est-ce qu’une dépose totale ?

La dépose totale consiste à retirer entièrement l’ancienne menuiserie, dormant compris.

La nouvelle fenêtre est alors posée directement dans la maçonnerie.

Cette méthode permet souvent :

• de conserver davantage de surface vitrée ;
• d’obtenir une finition plus propre ;
• de supprimer un ancien dormant dégradé ;
• d’améliorer l’étanchéité ;
• de repartir sur une base saine.

Quelles dimensions relever ?

Les mesures doivent idéalement être prises après dépose des habillages permettant de voir la maçonnerie réelle.

Il faut relever :

• la largeur du tableau ;
• la hauteur du tableau ;
• les dimensions derrière les couvre-joints ;
• la profondeur disponible ;
• les éventuelles feuillures ;
• les diagonales ;
• le niveau de l’appui ;
• l’état du support.

Avant démontage complet, certaines dimensions peuvent rester partiellement cachées.

Il est donc recommandé de réaliser des sondages ou de déposer localement certains habillages.

Points de vigilance

Il faut anticiper :

• les reprises de plâtre ;
• les reprises de peinture ;
• les réparations de maçonnerie ;
• l’état du linteau ;
• l’état de l’appui ;
• les anciens systèmes de fixation ;
• la présence de câbles ou de volets roulants.

6. Comment mesurer une porte-fenêtre ou une baie vitrée ?

Les grandes menuiseries demandent une précision particulière.

Il faut mesurer :

• la largeur en haut, au milieu et en bas ;
• la hauteur à gauche, au centre et à droite ;
• les diagonales ;
• le niveau du sol ;
• la profondeur du seuil ;
• l’espace de dégagement ;
• la largeur de passage souhaitée ;
• le nombre de rails ;
• le sens d’ouverture.

Pour une baie coulissante, il faut également vérifier :

• la planéité de l’appui ;
• la capacité du support à reprendre le poids ;
• la place nécessaire pour les montants ;
• la profondeur du dormant ;
• les possibilités de déchargement et de manutention.

Cas du galandage

Pour une baie à galandage, il faut mesurer en plus :

• la longueur disponible dans la cloison ;
• l’épaisseur de la cloison ;
• la profondeur du refoulement ;
• l’absence de réseaux dans la zone ;
• l’espace nécessaire pour les vantaux ;
• l’accessibilité du système pour l’entretien.

7. Comment mesurer une porte d’entrée ?

Pour une porte d’entrée, la prise de mesures doit également tenir compte :

• du seuil ;
• du sens d’ouverture ;
• du tirant ou du poussant ;
• du côté des paumelles ;
• de la hauteur du sol fini ;
• de l’épaisseur du mur ;
• des éventuelles tapées ;
• du passage utile ;
• de l’accessibilité.

Il faut vérifier que l’ouverture de la porte ne sera pas gênée par :

• un radiateur ;
• un meuble ;
• un escalier ;
• un mur ;
• un interrupteur ;
• une autre porte.

Tableau récapitulatif selon le type de pose

Faut-il déduire quelques millimètres des dimensions ?

Il est généralement nécessaire de conserver un jeu de pose entre la maçonnerie et la menuiserie.

Ce jeu permet :

• la mise à niveau ;
• le calage ;
• la fixation ;
• la réalisation de l’étanchéité ;
• l’absorption de petites irrégularités.

Cependant, il n’existe pas une déduction unique valable pour toutes les menuiseries.

La marge dépend notamment :

• du type de pose ;
• du matériau ;
• de la dimension du produit ;
• de la régularité du support ;
• du système de fixation ;
• des consignes du fabricant.

Il est donc déconseillé de retirer une valeur arbitraire sans validation technique.

Les erreurs les plus fréquentes

Ne prendre qu’une seule mesure

Une ouverture peut être plus étroite en haut qu’en bas.

Confondre dimensions tableau et dimensions hors tout

Cette confusion peut entraîner la fabrication d’une menuiserie trop grande ou trop petite.

Oublier le niveau du sol fini

C’est une erreur fréquente pour les portes, portes-fenêtres et baies vitrées.

Ne pas vérifier les diagonales

Une ouverture non équerrée peut compliquer fortement la pose.

Conserver un dormant en mauvais état

Une pose en rénovation ne doit pas être réalisée sur un cadre instable ou dégradé.

Oublier les tapées d’isolation

En pose en applique, une mauvaise profondeur peut créer un décalage avec le doublage intérieur.

Déduire soi-même une marge standard

Les jeux de pose doivent correspondre aux préconisations techniques du produit.

Faut-il faire vérifier les mesures par un professionnel ?

La prise de mesures peut être réalisée par un particulier expérimenté, mais une menuiserie sur mesure ne peut généralement pas être réutilisée sur une autre ouverture en cas d’erreur.

Une vérification professionnelle est particulièrement recommandée pour :

• les grandes baies vitrées ;
• les portes d’entrée ;
• les ouvertures irrégulières ;
• les bâtiments anciens ;
• les poses à galandage ;
• les déposes totales ;
• les chantiers avec isolation intérieure ;
• les projets comportant plusieurs menuiseries.

Le poseur reste généralement responsable des dimensions qu’il valide lui-même.

Pour bien prendre les dimensions d’une fenêtre ou d’une porte, il faut d’abord identifier le type de pose prévu.

La méthode de relevé diffère entre une pose en tunnel, en applique, en feuillure, en rénovation sur dormant existant et une dépose totale.

Dans tous les cas, il est indispensable de :

• prendre plusieurs mesures ;
• contrôler les diagonales ;
• vérifier les niveaux ;
• mesurer chaque ouverture séparément ;
• tenir compte du sol fini ;
• contrôler la profondeur disponible ;
• faire valider les marges de pose.

Une prise de mesures rigoureuse permet de sécuriser la fabrication, la livraison et l’installation de la menuiserie.

Vous avez un projet de fenêtres, portes ou baies vitrées sur mesure ?

Prisiamat vous accompagne dans le choix de vos menuiseries et dans la définition de la configuration adaptée à votre projet de rénovation ou de construction.
